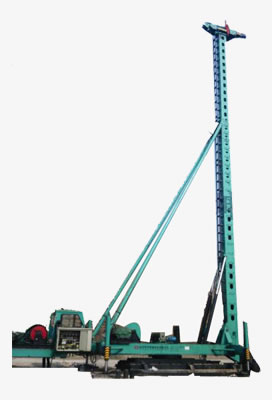

新農村專用小型沉管灌注樁機
我公司研發生產的全新小型液壓步履式柴油錘沉管樁架是應建設新農村的市場需求而開發設計的，本樁架性能穩定可靠，使用維護方便，可自裝、自卸和步履移動轉場。運輸時上節主架可折放，省時、高效、經濟，實為用戶****的選擇。其主要特點有：
- 底盤采用雙船式步履行走機構，雙軌八輪，接地比壓小，行走平穩可靠。
- 上下兩節主架之間的采用折疊式的鉸接結構，裝拆快捷、高效。
- 頂部滑輪架采用折疊鉸接式結構，以實現整機運輸時不超過運輸限界。
- 卷揚機采用雙筒傳動形式，配有液壓助力制動及離合，可實現提錘與拔管的同時及分別動作。
主要技術參數
|
型 號 |
KYZJ2.5T-6CG |
主卷揚 |
單繩拉力 |
5T |
|
牽引速度 |
22m/min |
|
容繩量 |
210米 |
|
副卷揚 |
單繩拉力 |
5T |
地面允許****坡度（°） |
≤2 |
|
牽引速度 |
22m/min |
|
****柴油錘型號 |
DD25 |
|
容繩量 |
100米 |
|
柴油錘類型 |
導桿式 |
|
****沉管長度 |
6 m |
外形尺寸 |
工作狀態(長×寬×高) |
14.3×4.7×27.6m |
|
最 大 沉管樁徑 |
φ400 m m |
運輸狀態（長×寬×高） |
15.5×2.5×3.2 m |
|
步 履 長 度 |
1.5 m |
|
移位方式 |
液壓步履式 |
整機重量 |
19 T | |
