| 系列排水板插板機 |
| |
|
我公司開發開發設計各種型號插板機，主要有鋼軌式插板機、輕型履帶式插板機、液壓步履式插板機等。主要適用于在各種軟層、中硬層等地表上插塑料排水板作業，結構簡單、維護方便、性能穩定可靠移位靈活便捷等。
主要型號及技術參數

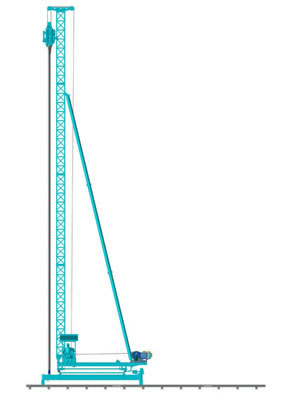

1、鋼軌式插板機
| 產 品 型 號 |
KYCBG30-20 |
插 管 直 徑 |
φ133 mm |
| 打 設 深 度 |
20 m |
振動錘電機功率 |
22 kw |
| 行 走 速 度 |
12 m/min |
地面允許****坡度 |
2° |
| 主 架 高 度 |
24 m |
電源要求 |
KVA |
75 |
| 樁 錘 形 式 |
偏心振子式 |
距離 |
＜100 m |
| 卷揚機功率 |
30 kw |
提 升 速 度 |
25 m/min |
| 鋼絲繩直徑 |
19.5 mm |
工作狀態尺寸 |
28×7×6m3 |
| 卷筒容繩量 |
150 m |
自 重 |
15 T |
2、液壓步履式插板機
| 型 號 |
DJB3020 |
插 管 直 徑 |
φ133 mm |
| 打 設 深 度 |
20-25 m |
振動錘電機功率 |
30 kw |
| 大車行走速度 |
13.12 m/min |
地面允許****坡度 |
2° |
| 小車行走速度 |
13.2 m/min |
工作狀態尺寸 |
26750×13150×7000m3 |
| 主 架 高 度 |
24 m |
電源要求 |
KVA |
75 |
| 樁 錘 形 式 |
偏心振子式 |
距離 |
＜100 m |
| 卷揚機功率 |
30 kw |
提 升 速 度 |
V2=21.5m/min
V3=14.3m/min |
| 鋼絲繩直徑 |
19.5 mm |
提 拔 力 |
V2=8.4 T
V3=12.6 T |
| 卷筒容繩量 |
150 m |
自 重 |
≈20 T |
3、輕型履還式插板機
| 產 品 型 號 |
KYCBG30-20 |
插 管 直 徑 |
φ133 mm |
| 打 設 深 度 |
20 m |
振動錘電機功率 |
22 kw |
| 行 走 速 度 |
12 m/min |
地面允許****坡度 |
2° |
| 主 架 高 度 |
24 m |
電源要求 |
KVA |
75 |
| 樁 錘 形 式 |
偏心振子式 |
距離 |
＜100 m |
| 卷揚機功率 |
30 kw |
提 升 速 度 |
25 m/min |
| 鋼絲繩直徑 |
19.5 mm |
工作狀態尺寸 |
28×7×6m3 |
| 卷筒容繩量 |
150 m |
自 重 |
15 T | |
| |
|
 |
|
|
|
