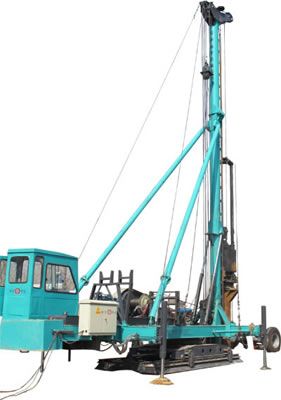

我公司研發生產的全新小型液壓步履式柴油錘沉管樁架是應建設新農村的市場需求，并經過實地考察，針對農村低層樓房的基礎施工要求開發的新型沉管樁打樁機，具有很高的的性價比，倍受廣大用戶的歡迎。
本樁架性能穩定可靠，使用維護方便，可自裝、自卸和步履移動轉場。運輸時上節主架可折放，省時、高效、經濟，實為用戶****的選擇。其
主要特點有：
1、底盤采用雙船式步履行走機構，雙軌八輪，接地比壓小，行走平穩可靠。
2、上下兩節主架之間的采用折疊式的鉸接結構：
由于上、下節主架的對折結構，可以縮短裝車時的總長度。工作時可將上節主架輕輕拉開，旋轉180°，然后用螺栓將對接法蘭聯接緊固，就完成了上下節的對接。
優點：裝拆快捷、高效，滑道不用二次安裝即可進入工作狀態。
3、頂部滑輪架采用折疊鉸接式結構
頂部主滑輪架與主架間采用鉸接結構，以實現整機運輸時不超過運輸限界。
4、卷揚機采用雙筒傳動形式，配有液壓助力制動及離合，可實現提錘與拔管的同時及分別動作。
主要技術參數
| 型 號 |
KYZJ2.5T-6CG |
主卷揚 |
單繩拉力 |
5T |
| 牽引速度 |
22m/min |
| 容繩量 |
210米 |
| 副卷揚 |
單繩拉力 |
5T |
地面允許****坡度（°） |
≤2 |
| 牽引速度 |
22m/min |
| ****柴油錘型號 |
DD25 |
| 容繩量 |
100米 |
| 柴油錘類型 |
導桿式 |
| ****沉管長度 |
6 m |
外形尺寸 |
工作狀態(長×寬×高) |
14.3×4.7×27.6m |
| ****沉管樁徑 |
φ400 m m |
運輸狀態（長×寬×高） |
15.5×2.5×3.2 m |
| 步 履 長 度 |
1.5m |
| 移位方式 |
液壓步履式 |
整機重量 |
19T | |
