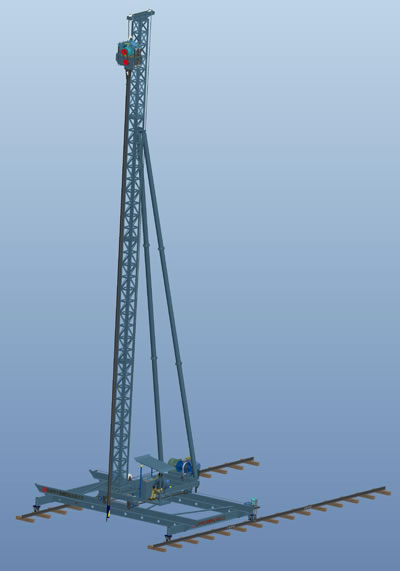

DJG30鋼軌式插板機主要技術參數：
|
型號 |
DJG30系列 |
振動鍾電機功率 |
22kw/30kw |
|
打設深度 |
20-25m |
地面允許****坡度 |
2° |
|
大車行走速度 |
13.12m/min |
工作狀態尺寸 |
26.7×10×6m |
|
小車行走速度 |
10.5/min |
電源要求 |
75KVA |
|
主架高度 |
24-29m |
距離 |
<100m |
|
樁鍾形式 |
偏心振子式 |
提升速度 |
V1:21.5m/min |
|
卷?yè)P(yáng)機功率 |
30kw |
V2:14.3m/min |
|
鋼絲繩直徑 |
Φ19.5mm |
提拔力 |
F1:8.4T |
|
卷筒容繩量 |
150m |
F2:12.6T |
|
插管直徑 |
Φ133mm |
自重 |
14.5T |
DJL30-20A履帶式式插板機主要技術參數：
|
型號 |
DJL30-20A系列 |
振動鍾電機功率 |
22kw/30kw |
|
打設深度 |
20m |
地面允許****坡度 |
2° |
|
行走速度 |
12m/min |
工作狀態尺寸 |
5.6×5.2×25.7m |
|
主架高度 |
24.5m |
電源要求 |
75KVA |
|
樁鍾形式 |
偏心振子式 |
距離 |
<100m |
|
卷?yè)P(yáng)機功率 |
30kw |
提升速度 |
V1:21.5m/min |
|
V2:14.3m/min |
|
鋼絲繩直徑 |
Φ19.5mm |
提拔力 |
F1:8.4T |
|
F2:12.6T |
|
卷筒容繩量 |
150m |
自重 |
15.5T |
|
插管直徑 |
Φ133mm |
DJB30-20B液壓步履插板機主要技術參數：
|
型號 |
DJB30-20B |
|
打設深度 |
20 |
|
小車行走速度（m/min） |
10 |
|
縱向步履移動的****步幅（m/次） |
1 |
|
橫向步履移動的****步幅（m/次） |
1.3 |
|
原地轉向的****轉角（度） |
10 |
|
****拔鉆力（KN） |
90 |
|
卷?yè)P(yáng)機單繩拉力（KN） |
30 |
|
內外步履接地比壓（KN/?） |
16 |
|
適配電源（KVA） |
75 |
|
整機質量（T） |
22 |
其中液壓步履插板機是在鋼軌式插板機、履帶式插板機及同類產品的基本上研制開發的新一代產品，具有結構簡單、維護方便、性能穩定、移位靈活等優點。
該設備廣泛適用于各種軟地層、中硬地層以及潮前帶施工作業、工作效率高，克服了傳統插板機不能在淺水作業和人工搬運鋼軌勞動強度大效率低作業的特點。具備插塑料排水板和袋裝砂井樁的雙重功效，是新一代插板機的發展方向。 |
