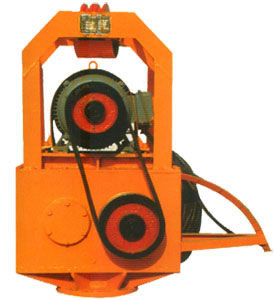

DZ系列彈簧振動打樁錘是引用日本先進技術，根據我國國情而設計的新型振動錘。
我公司改進設計的系列彈簧振動打樁錘是在原有彈簧振動打樁錘的基礎上經多次優化設計，改進完善了其減振、激振部分的結構及性能，并能過增大偏心力矩的方法提高其激振力，從而擴大了其使用范圍：它主要適用于沿海及軟土層地區10～15米塑膠排水板的打設；也可用于打設20～25米混凝土灌注樁過程中鋼筋籠的沉設。其具有結構簡單，操作、維護方便，性能穩定可靠；且節能、高效、無污染，經濟效益顯著，可謂軟土和砂基液化地區理想的軟地基加固機械配套裝置。
主要型號及技術參數：
1、DZ10型
| 型 號 |
DZ10 |
空 載 振 幅 |
5 mm |
| 產品名稱 |
彈簧振動錘 |
許用拔樁力 |
50 kN |
| 電機型號 |
Y160M-4 |
電 源
要 求 |
K V A |
50 |
| 電機功率 |
11 kw |
距離 |
<100 m |
| 偏心軸轉速 |
1150 r/min |
外 形 尺 寸 |
1050×680×1330mm |
| ****激振力 |
76 kN |
自 重 |
830 kg |
2、DZ20型
| 型 號 |
DZ20 |
空 載 振 幅 |
7.5 mm |
| 產品名稱 |
彈簧振動錘 |
許用拔樁力 |
100 kN |
| 電機型號 |
Y200L2-6 |
電 源
要 求 |
K V A |
75 |
| 電機功率 |
22 kw |
距離 |
<100 m |
| 偏心軸轉速 |
970 r/min |
外 形 尺 寸 |
1430×1010×1500mm |
| ****激振力 |
140 kN |
自 重 |
2200 kg |
3、DZ30型
| 型 號 |
DZ30 |
空 載 振 幅 |
10 mm |
| 產品名稱 |
彈簧振動錘 |
許用拔樁力 |
100 kN |
| 電機型號 |
Y225M-6 |
電 源 要 求 |
K V A |
100 |
| 電機功率 |
30 kw |
距離 |
<100 m |
| 偏心軸轉速 |
980 r/min |
外 形 尺 寸 |
1725×1035×1470mm |
| ****激振力 |
185 kN |
自 重 |
2200 kg |
4、DZ60型
| 型 號 |
DZ60 |
空 載 振 幅 |
10.1 mm |
| 產品名稱 |
振動錘 |
許用拔樁力 |
160 kN |
| 電機型號 |
Y280M-6 |
電 源
要 求 |
K V A |
200 |
| 距離 |
<100 m |
| 電機功率 |
55 kw |
偏心力矩 |
300 N·m |
| 偏心軸轉速 |
985 r/min |
外 形 尺 寸 |
1650×1300×2240 mm |
| ****激振力 |
290 kN |
自 重 |
4080 kg |
5、DZ60KS中孔型
| 型 號 |
DZ60KS |
空 載 振 幅 |
10 mm |
| 產品名稱 |
振動錘 |
許用拔樁力 |
200 kN |
| 電機型號 |
Y200L-4 |
電 源
要 求 |
K V A |
100 |
| 距離 |
<100 m |
| 電機功率 |
30X2 kw |
偏心力矩 |
310 N·m |
| 偏心軸轉速 |
1000 r/min |
外 形 尺 寸 |
1980×1270×1840 mm |
| ****激振力 |
350 kN |
自 重 |
4360 kg | |
